通過地面控制系統，經潛油電纜驅動井下永磁同步潛油電機旋轉，帶動螺桿泵旋轉，實現原油舉升的目的。

1、井口無運動部件，密封方式為靜密封，地面安全、環保。
2、油管內部無運動部件，徹底解決偏磨現象，提高了油管的使用壽命。
3、永磁潛油電機與螺桿泵連接，傳動效率高，平均節電率40%左右。
4、在介質為水或原油的環境中，不同壓力下，流量均勻，對井液的適應性好，不會產生“氣蝕”或“氣鎖”現象，并能在高黏原油中高效率工作。
5、適應各種井型的油液舉升。

系統主要部件

主要包括：永磁潛油電機及其保護器、止推短接、撓性軸、螺桿泵、控制柜、電纜等。

系統可靠性
1、根據井況信息設計系統方案，實行設備定制模式；
2、系統整體耐溫最高可達120℃；
3、保護器采用雙膠囊單沉降腔結構，有效隔離井液，平衡內外壓差；
4、電纜采用井下專用鎧裝電纜，并可根據井況進行內部材料的優化配置；
5、螺桿泵采用油田專用橡膠及特殊加工工藝，有效保證螺桿泵的運行扭矩及容積效率。

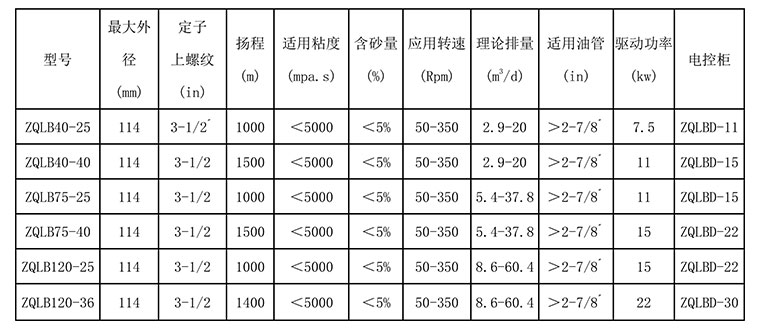

技術參數
